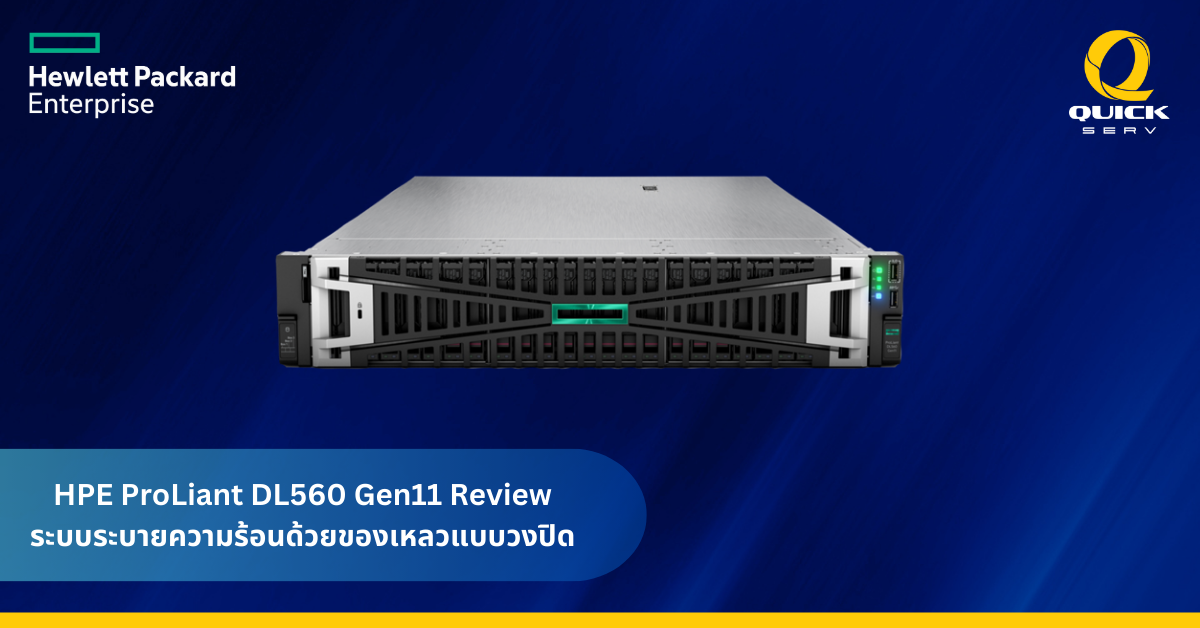

HPE ProLiant DL560 Gen11 Review ระบบระบายความร้อนด้วยของเหลวแบบวงปิด

หากคุณเคยเห็นเซิร์ฟเวอร์ 2U ซ็อกเก็ตคู่มาตรฐาน และต้องการ CPU เพิ่มขึ้นสองเท่าพร้อม RAM ขนาดใหญ่ HPE ProLiant Dl560 Gen11 ตอบโจทย์คุณได้ เซิร์ฟเวอร์ตัวนี้รองรับ CPU Intel Xeon Scalable เจนเนอเรชัน 4 ถึงสี่ตัว และ DRAM สูงสุด 16TB มีพื้นที่จัดเก็บข้อมูลที่หลากหลายและการขยายช่องด้านหลัง

ยังมีความเจ๋งอะไรอีก? สำหรับการกำหนดค่า Quad-CPU ที่มี TDP 270W หรือสูงกว่า (ต่อชิป) HPE ยังจัดส่งระบบระบายความร้อนด้วยของเหลวแบบวงปิด (Closed-Loop Liquid Cooling) เพื่อให้คอร์เหล่านั้นทำงานได้ด้วยประสิทธิภาพสูงสุด และใช่ คุณอ่านถูกต้องแล้ว ระบบนี้มาพร้อมกับระบบระบายความร้อนด้วยของเหลวแบบวงปิดสำหรับการกำหนดค่า Quad-CPU! ยอดเยี่ยมสุดๆ ไปเลย!

แต่จริงๆ แล้ว HPE ได้ทำลายแม่พิมพ์ด้วยการกำหนดค่านี้ และทำให้สามารถบีบพลังและความยืดหยุ่นทั้งหมดลงในเฟรม 2U มาตรฐานได้ อย่างไรก็ตาม สิ่งที่ทำให้มันมีเอกลักษณ์เฉพาะตัวก็คือการติดตั้งบอร์ดโปรเซสเซอร์แบบซ้อนกัน ซึ่งช่วยให้ผู้ดูแลระบบสามารถเข้าถึงชิปตัวใดตัวหนึ่ง จากสี่ตัวได้อย่างง่ายดาย และความสามารถในการนำระบบระบายความร้อนด้วยของเหลวออกไปในแพ็คเกจเดียวโดยไม่ต้องกังวลถึงการระบายน้ำหรือรั่วไหลไปทั่วอุปกรณ์

ฮาร์ดแวร์ของ HPE ProLiant DL560 Gen11

เมื่อถอดฝาครอบออก คุณจะเห็นโปรเซสเซอร์ด้านบน 2 ตัวและแผ่นระบายความร้อน รวมถึงช่อง RAM ที่มีอยู่ ซึ่งในรุ่นทดสอบของเราเกือบจะว่างเปล่า อย่างไรก็ตาม เพื่อให้อากาศไหลเวียนได้อย่างเหมาะสม เครื่องจะมาพร้อมกับตัวอุดช่องว่าง ระบบวงปิดจะเคลื่อนที่จากหม้อน้ำไปยัง CPU ตัวแรก ผ่านบอร์ดไปยัง CPU ตัวที่สอง จากนั้นกลับขึ้นไปที่หม้อน้ำเพื่อทำให้ของเหลวที่ถูกให้ความร้อนเย็นลง

สิ่งหนึ่งที่ควรทราบอย่างยิ่งคือ ระบบระบายความร้อนด้วยของเหลวจะมาพร้อมกับการรับประกัน 5 ปี หลังจากนั้นจะต้องเปลี่ยนระบบ (ทั้งหมด) โดยลูกค้าเป็นผู้รับผิดชอบค่าใช้จ่าย ลูกค้าไม่สามารถดำเนินการหรือเปลี่ยนชิ้นส่วนใดของระบบทำความเย็นได้ และจะต้องดำเนินการโดยบุคลากรที่ได้รับการรับรองจาก HPE ภายในระยะเวลาการรับประกัน 5 ปี

เมื่อมองดูแผ่นระบายความร้อนอย่างใกล้ชิด และเช่นเดียวกับตัวระบายความร้อน CPU ส่วนใหญ่สำหรับระบบประสิทธิภาพสูง การเข้าถึง CPU ที่อยู่ด้านล่างก็ทำได้ง่ายเหมือนเช่นเคย

การดูการกำหนดค่าพื้นที่จัดเก็บข้อมูลที่เราได้รับอย่างใกล้ชิดและเป็นส่วนตัว เช่นเดียวกับระบบส่วนใหญ่ของ HPE ที่มาจากโรงงาน เซิร์ฟเวอร์ DL560 Gen11 มีความหลากหลายสูงและสามารถปรับให้เข้ากับตัวควบคุมการจัดเก็บข้อมูลและช่องทางต่างๆ ได้หลายแบบ แบ็คเพลนจะมีตัวเลือกต่างๆ รวมกัน ขึ้นอยู่กับการกำหนดค่าอุปกรณ์จัดเก็บข้อมูล ระบบทดสอบของเรามี "กล่อง" เพียงกล่องเดียว แต่ HPE นำเสนอการกำหนดค่าการจัดเก็บข้อมูลที่หลากหลาย รวมถึงแบ็คเพลน E3.S SSD

ด้านหลังของเครื่องนี้มีพื้นที่เพียงพอสำหรับส่วนประกอบเพิ่มเติม เช่น GPU (สูงสุด 6 ตัว!) หรือไดรฟ์สำหรับบูต NVMe หากคุณต้องการ สามารถเข้าถึงและกำหนดค่าเครือข่ายและการเชื่อมต่อได้อย่างง่ายดายที่ด้านหลัง นอกจากนี้ แม้ว่าโมเดลทดสอบของเราไม่จำเป็นต้องใช้ แต่คุณสามารถดูได้ว่ามีที่ว่างสำหรับโมดูลพลังงานสี่ตัวสำหรับเครื่องเซิร์ฟเวอร์นี้หรือไม่

การจัดการ HPE ProLiant DL560 Gen11

คุณสามารถดูข้อมูลทั่วไป เช่น การกำหนดค่าตัวประมวลผล หน่วยความจำ เครือข่าย และอุปกรณ์จัดเก็บข้อมูล รวมถึงสถานะของแต่ละรายการผ่าน iLO

ในแท็บพลังงานและความร้อน เราจะเห็นการอ่านค่าพลังงานและสถานะพลังงานในการกำหนดค่าเซิร์ฟเวอร์ ข้อมูลพลังงานโดยละเอียดมีอยู่ในแท็บมิเตอร์พลังงาน อย่างไรก็ตาม นั่นจำเป็นต้องมีใบอนุญาต iLO แบบชำระเงิน ซึ่งระบบนี้ไม่รวมอยู่ด้วย

ถัดจากระบบจ่ายไฟคือพัดลมและโมดูลทำความเย็น ที่นี่คุณสามารถตรวจสอบระบบระบายความร้อนด้วยของเหลวได้ น่าเสียดายที่มันแสดงเฉพาะสถานะโดยรวมเท่านั้น หากปั๊มกำลังทำงานอยู่ และที่ความเร็วเท่าใด

iLO มีแท็บข้อมูลอุณหภูมิอยู่ใต้พลังงานและความร้อน ขึ้นอยู่กับเซ็นเซอร์อุณหภูมิแต่ละตัวบนกราฟ 3 มิติ ข้อมูลนี้จะแสดงให้คุณเห็นว่าฮอตสปอตของคุณอยู่ที่ใดในระบบ ข้อมูลอุณหภูมิถือเป็นสิ่งสำคัญในการติดตามเพื่อให้มั่นใจถึงความเสถียรและอายุการใช้งานของฮาร์ดแวร์ของคุณ

ข้อมูลจำเพาะของ HPE ProLiant DL560 Gen11

ช่วงข้อมูลจำเพาะที่เป็นไปได้ของ DL560 Gen11 ได้แก่:

Processor	4th Generation Intel® Xeon® Scalable processors that support up to 60 cores
Memory	16 TB with 256 GB DDR5
Storage Controllers	HPE Smart Array E208e-p SR Gen10 (8 External Lanes/No Cache) 12G SAS PCIe Plug-in Controller, HPE SR416i-o Gen11 x16 Lanes 8GB Cache OCP SPDM Storage Controller, HPE SR932i-p Gen11 x32 Lanes 8GB Wide Cache PCI SPDM Plug-in Storage Controller, HPE MR416i-p Gen11 x16 Lanes 8GB Cache PCI SPDM Plug-in Storage Controller, HPE MR416i-o Gen11 x16 Lanes 8GB Cache OCP SPDM Storage Controller, HPE SR308i-p Gen11 x8 Lanes 2GB Cache PCI Plug-in Storage Controller, HPE SR308i-o Gen11 x8 Lanes 2GB Cache OCP Storage Controller, HPE MR408i-o Gen11 x8 Lanes 4GB Cache OCP SPDM Storage Controller, HPE MR216i-p Gen11 x16 Lanes without Cache PCI SPDM Plug-in Storage Controller, HPE MR216i-o Gen11 x16 Lanes without Cache OCP SPDM Storage Controller
Drive Bays	8, 16, or 24 SFF SAS/SATA/NVMe
Power Supplies	800W, 1000W, 1600W or 2200W Dual hot-plug redundant 1+1 redundant or 2+2 redundant or 3+1 redundant and 4+0 redundant,
Fans	Liquid cooling solution, Hot-plug redundant fans, Performance Fan Kit, or High-Performance Fan Kit
Dimensions	3.4 x 17.05 x 31.75 in
Form Factor	2U rack chassis
Embedded Management	HPE Integrated Lights-Out (HPE iLO) Intelligent Provisioning iLO RESTful API HPE GreenLake for Compute Ops Management
Server Utilities	Active Health System Active Health System Viewer Smart Update iLO Amplifier Pack RESTful Interface Tool Scripting Tools HPE OneView Standard
Security	UEFI Secure Boot and Secure Start support Tamper-free updates – components digitally signed and verified Immutable Silicon Root of Trust Ability to rollback firmware FIPS 140-2 validation Secure erase of NAND/User data Common Criteria certification TPM (Trusted Platform Module) 1.2 option Configurable for PCI DSS compliance TPM (Trusted Platform Module) 2.0 option Advanced Encryption Standard (AES) and Triple Data Encryption Standard (3DES) on browser Bezel Locking Kit option Support for Commercial National Security Algorithms (CNSA) Chassis Intrusion detection option Secure Recovery – recover critical firmware to known good state on detection of compromised firmware
HPE iLO Remote Management Network Port	1 Gb Dedicated, rear
Network Options	None standard. A choice of OCP networking card or stand-up networking card is required. BTO models will come pre-selected with a primary networking card.
GPU Options	Up to 6 small GPUs or 2 Large Ones
USB	Up to 7 total: Front: 1 USB 3.2, 2 optional USB 2.0 via Universal Media Bay; Rear: 2 USB 3.2 Internal: 1 USB 32; 1 USB 2.0
Additional Ports	Serial: Optional, Rear Display Port: 1 optional front display port via Universal Media Bay VGA Port: 1 standard, rear for all chassis. 1 Optional front display port (Via Universal Media Bay)
PCIe
Operating System and Hypervisors	Microsoft Windows Server VMware ESXi Red Hat Enterprise Linux (RHEL) SUSE Linux Enterprise Server (SLES) Canonical Ubuntu Oracle Linux and Oracle VM Citrix

Performance

HPE ProLiant DL560 Gen11 Configuration

- 4 x Intel Xeon Platinum 8444H CPUs (16-Core, 2.9GHz)
- 512GB DDR5 (8 x 64GB DDR5-4800)
- Windows Server 2022

เราจะเปรียบเทียบกับ DL320 ที่รีวิวไปล่าสุด เพียงเพื่อการปรับขนาดเท่านั้น

การทดสอบความเร็ว RAW ของ Blackmagic

เรายังคงใช้การทดสอบความเร็ว RAW ของ Blackmagic ซึ่งจะทดสอบการเล่นวิดีโอ มันเป็นตัวบ่งชี้ที่ดี นี่เป็นการทดสอบแบบไฮบริดซึ่งรม้านั่งหนัง R23

Cinebench R23

Cinebench R23 ของ Maxon เป็นเกณฑ์มาตรฐานการเรนเดอร์ CPU ที่ใช้แกน CPU และเธรดทั้งหมด เรารันมันสำหรับการทดสอบทั้งแบบมัลติคอร์และซิงเกิลคอร์ คะแนนที่สูงกว่าจะดีกว่า

Cinebench 2024

Cinebench 2024 ของ Maxon เป็นเกณฑ์มาตรฐานการเรนเดอร์ CPU และ GPU ที่ใช้คอร์ CPU และเธรดทั้งหมด เรารันมันสำหรับการทดสอบทั้งแบบมัลติคอร์และซิงเกิลคอร์ เนื่องจากการกำหนดค่านี้ไม่มี GPU เราจึงไม่มีตัวเลขเหล่านั้น คะแนนยิ่งสูงยิ่งดี

เกณฑ์มาตรฐานซีพียู Geekbench

Geekbench 6 เป็นเกณฑ์มาตรฐานข้ามแพลตฟอร์มที่วัดประสิทธิภาพโดยรวมของระบบ อย่างไรก็ตาม การดูแบบ single-core เทียบกับ multi-core และเกณฑ์มาตรฐาน OpenCL ก็น่าสนใจ คะแนนที่สูงกว่าจะดีกว่า ขอย้ำอีกครั้งว่าเราดูเฉพาะผลลัพธ์ของ CPU เท่านั้น เนื่องจากไม่มีการติดตั้ง GPU ภายในเซิร์ฟเวอร์นี้

คุณสามารถค้นหาการเปรียบเทียบกับระบบใดๆ ที่คุณต้องการได้ใน Geekbench Browser

Y-cruncher

y-cruncher เป็นโปรแกรมแบบมัลติเธรดและปรับขนาดได้ซึ่งสามารถคำนวณ Pi และค่าคงที่ทางคณิตศาสตร์อื่นๆ เป็นล้านล้านหลัก นับตั้งแต่เปิดตัวในปี 2009 ก็ได้กลายเป็นแอปพลิเคชันการวัดประสิทธิภาพและการทดสอบความเครียดยอดนิยมสำหรับโอเวอร์คล็อกเกอร์และผู้ชื่นชอบฮาร์ดแวร์วมถึงประสิทธิภาพของ CPU และ GPU สำหรับการถอดรหัส RAW ในโลกแห่งความเป็นจริง แม้ว่าจะไม่มีเครื่อง HPE อื่นๆ ที่แสดงการเปรียบเทียบโดยตรง แต่เพื่อให้คุณทราบว่าความสามารถของเครื่องนี้อยู่ตรงจุดไหน โดยทั่วไปเซิร์ฟเวอร์อื่นๆ จะส่งออกภายใน 50-60fps เท่านั้น

บทสรุป

หากที่กล่าวมายังไม่ชัดพอ ก็จะบอกว่าระบบนี้น่าประทับใจ การกำหนดค่าระบบระดับบนสุดทึ่ง ด้วยสเปคอย่าง DRAM ขนาด 16TB รองรับ GPU ขนาดเล็ก 6 ตัวหรือ Double-Wide สองตัว และพื้นที่ว่างเพียงพอสำหรับความจุในการจัดเก็บข้อมูลสำคัญ ระบบระบายความร้อนด้วยของเหลวแบบวงปิดเป็นกุญแจสำคัญที่ช่วยให้ HPE ProLiant DL560 Gen11 สามารถคอมโบกำลังและความหนาแน่นได้

แม้ว่าระบบ Quad-CPU จะไม่ใช่บรรทัดฐานในศูนย์ข้อมูลส่วนใหญ่ แต่ระบบเหล่านี้ยังคงนำเสนอคุณค่าที่เป็นเอกลักษณ์เฉพาะสำหรับปริมาณงาน ที่สามารถใช้ประโยชน์จากพื้นที่ DRAM ขนาดใหญ่และพลังของ CPU โปรดทราบว่ากล่องนี้อาจใช้ GPU สองสามตัวเช่นกัน และคุณคงลำบากใจที่จะหาเซิร์ฟเวอร์ที่สามารถทำงานได้มากกว่านี้ ในขอบเขตของแร็ค 2U

HPE ProLiant DL560 Gen11 นำเสนอความต้องการระดับแนวหน้าสำหรับองค์กรในการปรับให้เข้ากับระบบระบายความร้อนที่ทันสมัยสำหรับเซิร์ฟเวอร์ที่ทรงพลัง ในกรณีนี้ เรากำลังจัดการกับระบบวงปิดที่เรียบง่ายเพื่อระบายความร้อนให้กับ CPU สี่ตัว ซึ่งจัดการความต้องการได้ดี แต่เมื่อ TDP คืบคลานเข้ามาใน CPU และเคลื่อนไปข้างหน้าใน GPU ศูนย์ข้อมูลจำเป็นต้องวางแผนสำหรับลูปที่ใหญ่กว่าหรือระบบที่ใช้ของเหลวทางเลือก จึงไม่มีทางหลีกเลี่ยงได้ สำหรับตอนนี้ DL560 Gen11 ถือเป็นก้าวสำคัญสำหรับแพลตฟอร์มการประมวลผลหนาแน่น และการพิจารณาที่คุ้มค่าสำหรับเวิร์กโหลดที่เข้ากันได้
